OTAX 製品

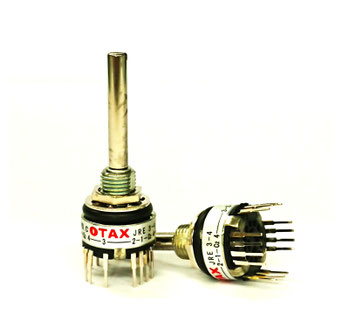

ロータリースイッチ Jシリーズ
定格：0.4VA、DC20V
信号用小型ロータリースイッチ
JRA1-12、JRE1-12
JRA2-6、JRE2-6
JRA3-4、JRE3-4
JRA4-3、JRE3-4 等
（品名説明）
J: シリーズ名
RA: 標準タイプ、RE: 防水タイプ
*1-12: 1回路、12接点
*2-6： 2回路、6接点
*3-4： 3回路、4接点
*4-3： 4回路、3接点
（特長）
１．超小形のPC回路用ロータリースイッチです。
２．接触部は、ニッケル下地に金メッキで、スライド方式（ワイプスタイル）を採用、微小電流での安定した性能を保証。
３．接触部を同時成形のメタルインサート方式の採用で完全密封構造の為、フラックス侵入を防止しております。
４．JRA形は外部バリアブルストッパー付の為、任意のポジションに回転数を設定できます。
５．JRB形は密閉構造の為、フローソルダー及び洗浄はICと同様に扱えます。
６．JRE形はOリング月でパネル上からの水を完全防止できます。

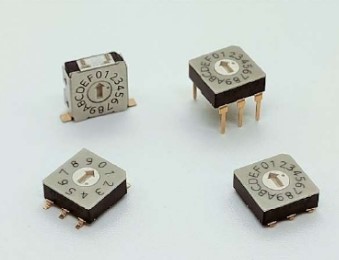

DIPスイッチ
KZシリーズ
超小型ロータリーディップスイッチ
(ドライバータイプ)
操作部上面 又は 操作部側面
-スルーホールタイプ
-面実装（ガルウィングタイプ）
-面実装（Jリードタイプ）
KZシリーズ
超小形ロータリーディップスイッチ（ドライバータイプ）
ロータリー Kシリーズ
シャフトタイプ／シャフト防水タイプ
プリント基板実装形のロータリーデジタルコードスイッチ。
ディスクナイフバイト接触方式の実績を基本に、ナイフエッジハイプレッシャー接触方式により、接触の安定と長寿命を実現。
回転のスムーズさと洗浄を考慮し、完全密閉しております。
＊タテ型、ヨコ型
＊ステップは10ポジション、16ポジション
エスジーエム製品
トグルスイッチ
小型トグルスイッチ 「STシリーズ」
特長
・軽快な切換動作
・シーソー方式採用
・絶縁性に優れたケース（UL94HB認定品の樹脂）
・スイッチ内部導電金具間の絶縁性の向上
・エポキシシールにて端子部接触の安定性を向上
・はんだ端子
・鉛フリー対応・RohS指令対応中
防水ジャンボノブトグル
”３Ｔシリーズ：３ＴＪＷ（パネル防水タイプ）”
特長
・標準タイプより、操作部形状および取付ネジを大きくしました。
・ツマミ長さ：17ｍｍ、Ｍ１２取付（3ＴＪＷ，3ＴＪＦ）
・ＩＰ67相当
・はんだ端子
・鉛フリー対応・RohS指令対応中
超小形でありながら、安定感のある操作部を備えております。また、パネルシールを目的とした
スイッチで防滴・防塵効果が得られ、水滴や塵埃などの多い環境下での使用に適しています。
SPT シリーズ プッシュボタンスイッチ（単極担当、2極双投）
定格：125Ｖ： 10A, 6A, 3A
250V ： 5A, 4A, 1.5A
*鉛フリー、RoHs対応品＊
御見積やサンプルなど、お気軽にお問合せください。
